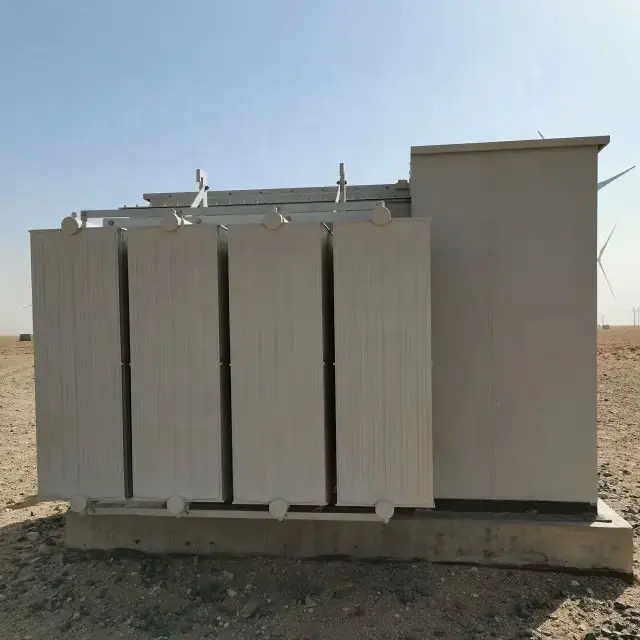

Shanghai Industrial Transformer Co., Ltd.брав участь в дискусіях з інженерії електричних систем, деВітровий трансформатор потужністю 1600 кВАкоефіцієнт напруги відіграє ключову роль в інтеграції мережі та стабільному перетворенні енергії від турбін.
У вітроенергетичних системах трансформатори є не просто пасивним обладнанням; вони є сполучною ланкою між змінною потужністю генератора та стабільними вимогами до мережі. Одним із найважливіших технічних параметрів у цьому процесі є коефіцієнт напруги, особливо в установках середньої та великої потужності, таких як система співвідношення напруг вітряного трансформатора. Розуміння того, як працює це співвідношення, допомагає пояснити, як вироблена вітром електроенергія стає сумісною з мережами передачі.
Коефіцієнт напруги в трансформаторі означає співвідношення між первинною напругою (вхідна сторона) і вторинною напругою (вихідна сторона). Простіше кажучи, він визначає, наскільки напруга збільшується або зменшується.
Для вітрового енергетичного трансформатора потужністю 1600 кВА це співвідношення визначається кількістю витків у первинній і вторинній обмотках. Основним принципом є:
- Більше обертів на вторинній стороні → вища вихідна напруга
- Менше обертів на вторинній стороні → нижча вихідна напруга
Ця залежність виражається через коефіцієнт витків трансформатора:
Співвідношення напруг = первинна напруга / вторинна напруга = первинні витки / вторинні витки
У вітрових електростанціях це стає особливо важливим, оскільки потужність турбіни є змінною і її необхідно збільшити або відрегулювати перед подачею в мережу.
Вітрові турбіни зазвичай виробляють електроенергію на середньому або низькому рівні напруги. Однак електромережі працюють із набагато вищою напругою передачі для ефективності на великих відстанях.
Співвідношення напруг вітрового трансформатора потужністю 1600 кВА гарантує, що це перетворення відбувається плавно, без надмірних втрат енергії або нестабільності.
Основні причини необхідності перетворення напруги:
- Потужність вітрової турбіни коливається через зміни швидкості вітру
- Мережі потрібні стабільні рівні напруги
- Передача на великі відстані вимагає високої напруги для зменшення втрат
- Системи електричного захисту покладаються на стандартизовані діапазони напруги
Без належного перетворення напруги інтеграція енергії вітру в мережу буде неефективною та нестабільною.
Хоча точні конфігурації відрізняються залежно від вимог проекту та стандартів мережі, звичайне налаштування для вітрового трансформатора потужністю 1600 кВА може передбачати зміну напруги від рівня середньої напруги до рівнів розподілу або передачі.
| Сторона трансформатора | Типовий рівень напруги | функція |
| Первинна сторона | 0,69 кВ – 1,14 кВ | Колекція виробництва вітрової турбіни |
| Вторинна сторона | 10кВ – 35кВ | Інтеграція в мережу або перенесення підстанції |
Саме завдяки цьому процесу підвищення напруги вітрового трансформатора потужністю 1600 кВА ефективно з’єднує системи генерації та передачі.
Усередині трансформатора перетворення напруги не є електронним, а електромагнітним.
Коли по первинній обмотці протікає змінний струм, він створює магнітне поле в залізному сердечнику. Це магнітне поле індукує напругу у вторинній обмотці. Різниця витків котушки визначає кінцевий рівень напруги.
Спрощене відношення це:
- Якщо вторинні обмотки в 10 разів більші, ніж первинні → напруга зростає приблизно в 10 разів
- Якщо вторинних обмоток менше → напруга зменшується пропорційно
Через цю фізичну структуру точність конструкції трансформатора має вирішальне значення для вітроенергетичних систем.
На відміну від стабільних промислових джерел енергії, вітроенергетичні системи створюють унікальні умови експлуатації:
- Швидкі коливання споживаної потужності
- Часта робота з частковим навантаженням
- Вплив зовнішнього зовнішнього середовища
- Вимоги до синхронізації мережі
A Вітровий трансформатор потужністю 1600 кВАкоефіцієнт напруги повинен залишатися стабільним за цих умов. Навіть невеликі відхилення в поведінці співвідношення напруги можуть вплинути на синхронізацію мережі або спричинити втрату енергії.
Щоб впоратися з цим, конструкція трансформатора часто включає:
- Посилені системи утеплення
- Покращена термічна стабільність
- Точний контроль намотування
- Покращене електромагнітне екранування
Коефіцієнт напруги — це не лише перетворення — воно безпосередньо впливає на ефективність.
Якщо співвідношення не відповідає системним вимогам, може виникнути кілька проблем:
- Підвищені втрати міді в обмотках
- Високе теплоутворення
- Нестабільність напруги на межі мережі
- Зниження загальної ефективності передачі енергії
У вітроенергетичних системах навіть невеликі втрати ефективності можуть стати значними з часом через безперервну роботу. Таким чином, точний контроль співвідношення напруг вітрового трансформатора 1600 кВА є важливим для довгострокової стабільності роботи.
Існує кілька помилкових уявлень, які часто пов'язують з поведінкою напруги трансформатора:
1. Коефіцієнт напруги змінюється автоматично з навантаженням
Насправді коефіцієнт напруги фіксований проектом. Вона не змінюється з навантаженням, хоча вихідна напруга може дещо коливатися через внутрішній опір.
2. Вищий коефіцієнт напруги завжди означає кращу продуктивність
Не обов'язково. Коефіцієнт має відповідати системним вимогам. Неправильний вибір співвідношення може призвести до несумісності мережі.
3. Співвідношення напруг впливає лише на напругу, а не на струм
Насправді напруга і струм знаходяться в зворотній залежності при роботі трансформатора. Зміна рівня напруги також пропорційно змінює струм.
Сучасні вітроенергетичні трансформатори значною мірою покладаються на точну техніку для підтримки стабільності співвідношення напруг протягом тривалого терміну служби.
Фактори дизайну включають:
- Точність геометрії обмотки
- Магнітні властивості матеріалу сердечника
- Консистенція ізоляції
- Контроль теплового розширення
У виробничих середовищах, таких як розроблені компанією Shanghai Industrial Transformer Co., Ltd., ці елементи конструкції ретельно вирівнюються, щоб гарантувати надійну роботу трансформатора в умовах вітрової електростанції.
У реальних вітрових електростанціях стабільність співвідношення напруг впливає на кілька робочих аспектів:
- Швидкість синхронізації мережі
- Постійність якості електроенергії
- Термін служби обладнання підстанцій
- Реакція системи при коливаннях вітру
Добре підібране співвідношення напруг вітрового трансформатора потужністю 1600 кВА допомагає забезпечити плавну передачу енергії, отриманої від вітряних турбін, у регіональні або національні мережі без зайвих втрат на перетворення.
Коефіцієнт напруги у вітровому трансформаторі потужністю 1600 кВА — це не просто теоретичний параметр, це основний робочий принцип, який визначає, як енергія вітру адаптується для використання в мережі.
Він контролює, як напруга підвищується від рівнів генерації турбіни до рівнів готовності до трансмісії, забезпечуючи сумісність, ефективність і стабільність систем відновлюваної енергії. Завдяки електромагнітній індукції та точно розробленому співвідношенню обмоток трансформатор підтримує постійну продуктивність навіть за коливань вітру.
Оскільки енергія вітру продовжує поширюватися у всьому світі, розуміння поведінкиВітровий трансформатор потужністю 1600 кВАКоефіцієнт напруги залишається важливим для проектування стабільних і ефективних енергосистем, особливо у великомасштабних проектах інтеграції відновлюваних джерел енергії, які підтримують такі виробники, як Shanghai Industrial Transformer Co., Ltd.
