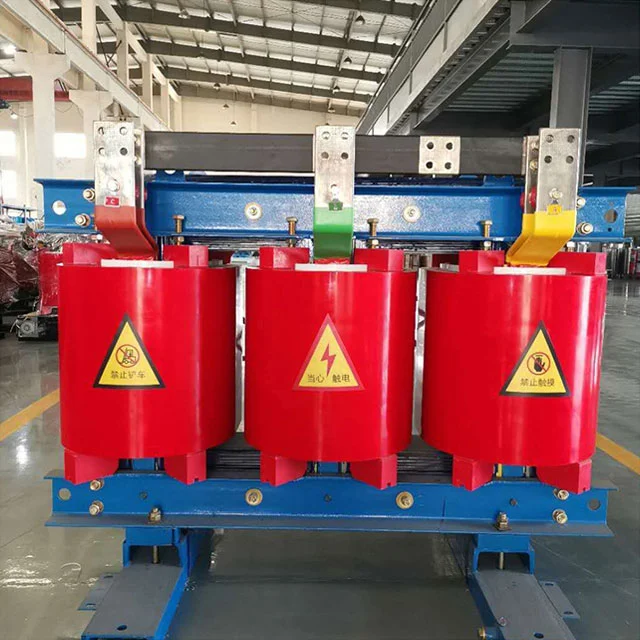

Сухий трансформатор 630 кВА

Сухий трансформатор SGOB 630kva поєднує в собі потужність, ефективність і екологічність в одному надійному пакеті. Компактний дизайн, міцна конструкція та вдосконалені ізоляційні матеріали роблять його чудовим вибором для широкого спектру застосувань, забезпечуючи безперебійний розподіл електроенергії та бездоганну експлуатацію.

Сухий трансформатор SGOB 630kva — це електричний пристрій високої потужності, призначений для задоволення суворих вимог сучасних промислових, комерційних та інституційних умов. Завдяки надійній номінальній потужності 630 кіловольт-ампер (ква) цей трансформатор виділяється як надійне та ефективне рішення для живлення.

Конструкція ізоляції сухого типу усуває ризик витоку масла, зменшуючи технічне обслуговування та вплив на навколишнє середовище. Цей екологічно чистий трансформатор узгоджується з глобальними зусиллями щодо сталого розвитку, просуваючи екологічно чистіші енергетичні рішення та мінімізуючи викиди вуглецю.

Сухий трансформатор SGOB 630kva має компактні розміри та міцну конструкцію, що робить його ідеальним для встановлення в умовах обмеженого простору. Його міцна конструкція забезпечує тривалу надійність і безперебійну роботу навіть у складних промислових умовах. Здатність трансформатора витримувати значні навантаження робить його чудовим вибором для додатків, де високі вимоги до потужності є стабільними та критичними.

На додаток до надійних можливостей обробки електроенергії, сухий трансформатор SGOB 630kva пропонує вражаючу енергоефективність. Це мінімізує втрати енергії, максимізуючи доставку електроенергії до навантаження та знижуючи експлуатаційні витрати. Це робить його ідеальним вибором для компаній, які прагнуть оптимізувати споживання енергії та зменшити свій вуглецевий слід.

ОСОБЛИВОСТІ ПРОДУКТУ

Сухий трансформатор із епоксидною смолою потужністю 630 кВА, виготовлений компанією Shanghai Industrial Transformer Co., Ltd., розроблено та розроблено у співпраці з Shenyang Transformer Research Institute шляхом впровадження передових іноземних технологій. Індекс надійності продукції досяг міжнародного передового рівня.

SGOB 630kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.

Сухий трансформатор SGOB 630kva зараз широко використовується у висотних будинках, комерційних центрах, аеропортах, станціях, доках, метрополітенах, фабриках, підземних розподільних станціях, морських нафтових бурових платформах, електростанціях та інших місцях із суворими умовами середовища та використання.

Основні матеріали та особливості

Котушка використовує ізольований мідний дріт класу F як провідник і скловолокно та композитний матеріал з епоксидної смоли як ізоляцію. Його коефіцієнт розширення близький до мідного провідника і має хорошу ударостійкість, стійкість до зміни температури та стійкість до розтріскування. Усі компоненти зі скловолокна та епоксидної смоли є самозатухаючими та не горять. У той же час високовольтна котушка залита епоксидною смолою під тиском 1 мбар, і всередині котушки немає бульбашок, що гарантує невеликий частковий розряд котушки. При цьому втрати трансформатора ефективно зменшуються.

Залізний сердечник трансформатора виготовлений із серії 30EH120 із високопроникної холоднокатаної листової кремнієвої сталі з упорядкованою орієнтацією зерен, імпортованої від Nippon Steel, Японія, із з’єднаннями під кутом 45° і чотирирівневим покроковим укладанням. Поверхня залізного сердечника покрита ізоляційною смолою для запобігання вологи та іржі, а два затискачі та кріплення мають антикорозійний захисний шар. Весь залізний сердечник має структуру із залізного ярма та сталевої тягової пластини, яка не складається, що ефективно зменшує втрати без навантаження, струм холостого ходу та шум із залізного сердечника.

Для котушок низької напруги та сильного струму напруга короткого замикання велика, коли відбувається коротке замикання, а кількість витків низької напруги невелика. Чим більший струм низької напруги, тим гострішою буде проблема нестабільних ампер-витків, коли використовується дротовий тип обмотки. Також необхідно враховувати проблему тепловіддачі. У цей час використання фольгованої обмотки для низької напруги може краще вирішити вищезазначені проблеми. По-перше, вироби з фольги не мають осьових витків і кутів осьової звивки спіралі. Ампер-витки обмоток високої та низької напруги збалансовані, а осьове напруження трансформатора невелике, коли відбувається коротке замикання. По-друге, завдяки тонкій ізоляції багатошарові повітроводи можна встановлювати за бажанням у процесі, а також краще вирішує проблему відведення тепла. Внутрішнє зварювання котушки використовує захисне зварювання ксеноном на повністю автоматичній машині для намотування фольги, яка має високу точність, низький опір зварюванню та відсутність зовнішнього процесу зварювання. Ізоляція DMD використовується між шарами обмотки, а кінці запечатуються та затверджуються смолою після намотування.

Використовується вентилятор охолодження з перехресним потоком, що видуває зверху, який має такі характеристики, як низький рівень шуму, високий тиск вітру, гарний зовнішній вигляд тощо та підвищує здатність перевантаження трансформатора. Контроль температури використовує інтелектуальний регулятор температури для підвищення безпеки та надійності роботи трансформатора.

ОПИС ПРОДУКЦІЇ

Сухий трансформатор із епоксидною смолою є дуже безпечним продуктом. Його можна встановити безпосередньо в центрі навантаження. Добре працює в середовищі 100% вологості без попереднього сушіння. Він широко використовується в будівництві, комерційних центрах, аеропортах, станціях, портах, метро, ​​заводах, підземних електростанціях, морських нафтових бурових платформах, електростанціях тощо.

ОСОБЛИВОСТІ ПРОДУКТУ

● Вогнестійкий

● Вологостійкість

● Простота обслуговування та встановлення

● Добре працює в складних умовах

● Екологічний продукт

● Низькі втрати під час комплексної експлуатації

ПАРАМЕТРИ

ПРОФІЛЬ КОМПАНІЇ

Shanghai Industry Transformers Co., Ltd (SGOB) є постачальником повного спектру електророзподільного обладнання. Наші продукти включають:

● Oil-immersed transformers

● Масляні трансформатори 35 кВ

● Сухі силові трансформатори з ізоляцією з експооксидної смоли

● Розподільні трансформатори з аморфного сплаву

● Фотоелектричні трансформатори

● Вітрові трансформатори

● Коробчасті трансформатори для підстанцій

Наша компанія була заснована в 2007 році і сьогодні має цех площею 40 000 квадратних метрів і понад 200 співробітників. Наша продукція широко використовується в широкому діапазоні галузей, таких як виробництво та розподіл електроенергії, видобуток вугілля, металургія, нафта і газ, хімічна промисловість, будівництво, порти, аеропорти, залізнична та муніципальна інфраструктура.

Ми також виробляємо супутнє обладнання, таке як електричні шафи та корпуси, коробки розподільних пристроїв. Наразі ми розширюємо нашу лінійку продуктів на інші сфери, пов’язані з енергетикою, такі як термоусадочні з’єднувачі, електричні кабелі та пов’язане механічне обладнання тощо. Наша мета – створити єдине платформа постачання електрообладнання та запчастин для нашої глобальної клієнтської бази.

Ми покладаємося на нашу сувору систему контролю якості, щоб забезпечити продукцію найвищої якості. З наших 200 співробітників 46 мають досвід інженерів. Наша система якості включає кваліфікацію для:

● National Transformers Quality Supervision Center of China

● Система управління якістю ISO-9001:2008

● Система управління навколишнім середовищем ISO-14001:2004

● Система охорони здоров'я та безпеки OHSMS18000

Наші патенти:

Наші можливості виробництва та перевірки якості включають:

● Автоматичне намотування фольги

● Цифрове силіконове листування та різання

● Fully automatic vacuum drying oven and varnish line

● Тестер часткового розряду HAEFLY

● Аналізатор потужності HAEFLY

● Гармонічний аналізатор HAEFLY

Результатом є чудовий продукт із високою ефективністю, нижчим розсіюванням потужності та низьким рівнем шуму, щоб максимізувати ваші інвестиції в інфраструктуру.
