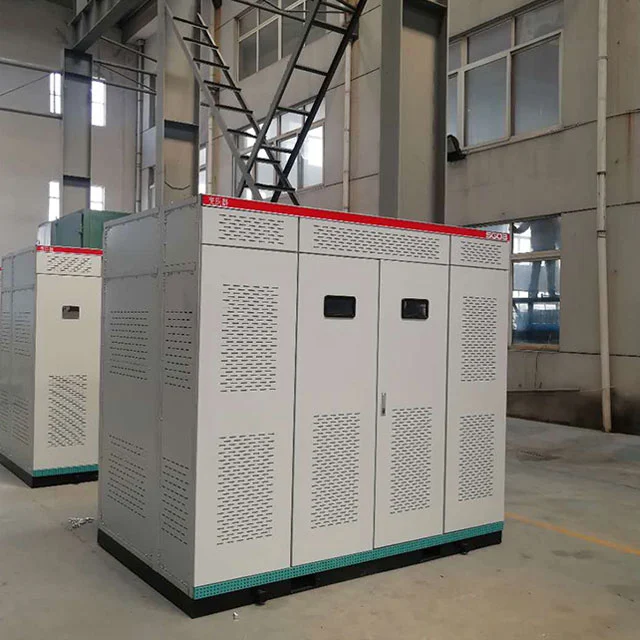

Сухий трансформатор 160 кВА

The SGOB 160kva Dry Transformer is a premium electrical device designed for a wide array of industrial, commercial, and institutional applications requiring a dependable and efficient power supply. With a rated power capacity of 160 kilovolt-amperes (kva), this transformer represents the pinnacle of electrical engineering, delivering exceptional performance and reliability in even the most demanding environments.

Основні функції та переваги:

Конструкція сухого типу:

Сухий трансформатор SGOB 160kva використовує систему ізоляції з литої смоли або просоченої вакуумним тиском (VPI), що усуває ризик витоків масла та пожеж, пов’язаних із традиційними маслонаповненими трансформаторами. Ця конструкція сухого типу підвищує безпеку, зменшує потреби в обслуговуванні та полегшує установку в обмеженому просторі.

Висока ефективність:

Виготовлений із використанням передових матеріалів і конструкційних технологій, трансформатор досягає високого рівня ефективності, мінімізуючи втрати енергії та знижуючи експлуатаційні витрати. Це сприяє загальній економії коштів і екологічності.

Довговічність і надійність:

Створений таким чином, щоб витримувати екстремальні температури, вібрацію та інші суворі умови навколишнього середовища, сухий трансформатор SGOB 160 кВА забезпечує тривалу роботу та надійність. Його міцна конструкція та високоякісні компоненти гарантують, що він може витримувати різні навантаження та адаптуватися до пікових потреб у потужності.

Параметри налаштування:

Трансформатор пропонує ряд варіантів налаштування, включаючи різні рівні напруги, вхідні та вихідні з’єднання та конфігурації монтажу. Це дозволяє кінцевим користувачам адаптувати трансформатор до своїх конкретних вимог, підвищуючи його універсальність і корисність.

Відповідність і безпека:

The SGOB 160kva Dry Transformer complies with international standards and regulations, ensuring its safety and reliability. Manufacturers conduct rigorous testing and certification processes to verify the transformer's compliance with industry standards, including those related to electromagnetic compatibility (EMC), short-circuit withstand capabilities, and thermal performance.

Застосування:

Промисловість: Трансформатор, придатний для використання на виробничих підприємствах, гірничодобувних підприємствах та інших важких промислових середовищах, забезпечує стабільне живлення машин, обладнання та систем керування.

Комерційний: ідеально підходить для офісних будівель, роздрібних магазинів, медичних закладів та інших комерційних закладів, трансформатор підтримує експлуатаційні потреби різних пристроїв і систем, забезпечуючи продуктивність і задоволеність клієнтів.

Інституційний: ідеально підходить для навчальних закладів, державних будівель та інших громадських об’єктів, трансформатор забезпечує надійне джерело живлення для основних послуг та інфраструктури.

Галузеві тенденції та інновації:

Промисловість сухих трансформаторів SGOB 160kva безперервно розвивається завдяки прогресу в технології та матеріалознавстві. Виробники інвестують у дослідження та розробки для підвищення ефективності, довговічності та безпеки трансформатора. Це включає використання передових матеріалів, таких як аморфні металеві сердечники та екологічні системи ізоляції, для покращення теплових та електричних характеристик трансформатора.

Крім того, галузь зосереджується на інтеграції інтелектуальної мережі та технологіях Інтернету речей (IoT), щоб забезпечити віддалений моніторинг, діагностику та прогнозне обслуговування. Ці інновації підвищують ефективність роботи трансформатора, скорочують час простою та продовжують термін його служби.

ОСОБЛИВОСТІ ПРОДУКТУ

Сухий трансформатор із епоксидною смолою потужністю 160 кВА, виготовлений компанією Shanghai Industrial Transformer Co., Ltd., розроблено та розроблено у співпраці з Shenyang Transformer Research Institute шляхом впровадження передових іноземних технологій. Індекс надійності продукції досяг міжнародного передового рівня.

Сухий трансформатор SGOB 160kva є безпечним, вогнестійким та вогнестійким, не забруднює навколишнє середовище та може бути встановлений безпосередньо в центрі навантаження. Він не потребує технічного обслуговування, простий в установці, має низькі повні експлуатаційні витрати, низькі втрати, хороші вологостійкі характеристики, може нормально працювати при 100% вологості та може бути введений в експлуатацію без попереднього сушіння після вимкнення. Він має низький частковий розряд, низький рівень шуму, потужну функцію розсіювання тепла та може працювати при 150% номінального навантаження в умовах примусового повітряного охолодження.

Сухий трансформатор SGOB 160kva зараз широко використовується у висотних будинках, комерційних центрах, аеропортах, станціях, доках, метрополітенах, фабриках, підземних розподільних станціях, морських нафтових бурових платформах, електростанціях та інших місцях із суворими умовами навколишнього середовища та використання.

Main materials and features

Котушка використовує ізольований мідний дріт класу F як провідник і скловолокно та композитний матеріал з епоксидної смоли як ізоляцію. Його коефіцієнт розширення близький до мідного провідника і має хорошу ударостійкість, стійкість до зміни температури та стійкість до розтріскування. Усі компоненти зі скловолокна та епоксидної смоли є самозатухаючими та не горять. У той же час високовольтна котушка залита епоксидною смолою під тиском 1 мбар, і всередині котушки немає бульбашок, що гарантує невеликий частковий розряд котушки. При цьому втрати трансформатора ефективно зменшуються.

Залізний сердечник трансформатора виготовлений із серії 30EH120 із високопроникної холоднокатаної листової кремнієвої сталі з упорядкованою орієнтацією зерен, імпортованої від Nippon Steel, Японія, із з’єднаннями під кутом 45° і чотирирівневим покроковим укладанням. Поверхня залізного сердечника покрита ізоляційною смолою для запобігання вологи та іржі, а два затискачі та кріплення мають антикорозійний захисний шар. Весь залізний сердечник має структуру із залізного ярма та сталевої тягової пластини, яка не складається, що ефективно зменшує втрати без навантаження, струм холостого ходу та шум із залізного сердечника.

Для котушок низької напруги та сильного струму напруга короткого замикання велика, коли відбувається коротке замикання, а кількість витків низької напруги невелика. Чим більший струм низької напруги, тим гострішою буде проблема нестабільних ампер-витків, коли використовується дротовий тип обмотки. Також необхідно враховувати проблему тепловіддачі. У цей час використання фольгованої обмотки для низької напруги може краще вирішити вищезазначені проблеми. По-перше, вироби з фольги не мають осьових витків і кутів осьової звивки спіралі. Ампер-витки обмоток високої та низької напруги збалансовані, а осьове напруження трансформатора невелике, коли відбувається коротке замикання. По-друге, завдяки тонкій ізоляції багатошарові повітроводи можна встановлювати за бажанням у процесі, а також краще вирішує проблему відведення тепла. Внутрішнє зварювання котушки використовує захисне зварювання ксеноном на повністю автоматичній машині для намотування фольги, яка має високу точність, низький опір зварюванню та відсутність зовнішнього процесу зварювання. Ізоляція DMD використовується між шарами обмотки, а кінці запечатуються та затверджуються смолою після намотування.

Використовується вентилятор охолодження з перехресним потоком, що видуває зверху, який має такі характеристики, як низький рівень шуму, високий тиск вітру, гарний зовнішній вигляд тощо та підвищує здатність перевантаження трансформатора. Контроль температури використовує інтелектуальний регулятор температури для підвищення безпеки та надійності роботи трансформатора.

PRODUCT DESCRIPTION

Сухий трансформатор із епоксидною смолою є дуже безпечним продуктом. Його можна встановити безпосередньо в центрі навантаження. Добре працює в середовищі 100% вологості без попереднього сушіння. Він широко використовується в будівництві, комерційних центрах, аеропортах, станціях, портах, метро, ​​заводах, підземних електростанціях, морських нафтових бурових платформах, електростанціях тощо.

ОСОБЛИВОСТІ ПРОДУКТУ

● Вогнестійкий

● Вологостійкість

● Простота обслуговування та встановлення

● Добре працює в складних умовах

● Екологічний продукт

● Низькі втрати під час комплексної експлуатації

ПАРАМЕТРИ

ПРОФІЛЬ КОМПАНІЇ

Shanghai Industry Transformers Co., Ltd (SGOB) є постачальником повного спектру електророзподільного обладнання. Наші продукти включають:

● Масляні трансформатори

● Масляні трансформатори 35 кВ

● Сухі силові трансформатори з ізоляцією з експооксидної смоли

● Amorphous alloy distribution transformers

● Фотоелектричні трансформатори

● Wind power transformers

● Box-style substation transformers

Наша компанія була заснована в 2007 році і сьогодні має цех площею 40 000 квадратних метрів і понад 200 співробітників. Наша продукція широко використовується в широкому діапазоні галузей, таких як виробництво та розподіл електроенергії, видобуток вугілля, металургія, нафта і газ, хімічна промисловість, будівництво, порти, аеропорти, залізнична та муніципальна інфраструктура.

Ми також виробляємо супутнє обладнання, таке як електричні шафи та корпуси, коробки розподільних пристроїв. Наразі ми розширюємо нашу лінійку продуктів на інші сфери, пов’язані з енергетикою, такі як термоусадочні з’єднувачі, електричні кабелі та пов’язане механічне обладнання тощо. Наша мета – створити єдине платформа постачання електрообладнання та запчастин для нашої глобальної клієнтської бази.

Ми покладаємося на нашу сувору систему контролю якості, щоб забезпечити продукцію найвищої якості. З наших 200 співробітників 46 мають досвід інженерів. Наша система якості включає кваліфікацію для:

● National Transformers Quality Supervision Center of China

● Система управління якістю ISO-9001:2008

● Система управління навколишнім середовищем ISO-14001:2004

● Система охорони здоров'я та безпеки OHSMS18000

Наші патенти:

Наші можливості виробництва та перевірки якості включають:

● Автоматичне намотування фольги

● Цифрове силіконове листування та різання

● Повністю автоматична піч для вакуумного сушіння та лінія лакування

● HAEFLY partial discharge tester

● Аналізатор потужності HAEFLY

● Гармонічний аналізатор HAEFLY

Результатом є чудовий продукт із високою ефективністю, нижчим розсіюванням потужності та низьким рівнем шуму, щоб максимізувати ваші інвестиції в інфраструктуру.
