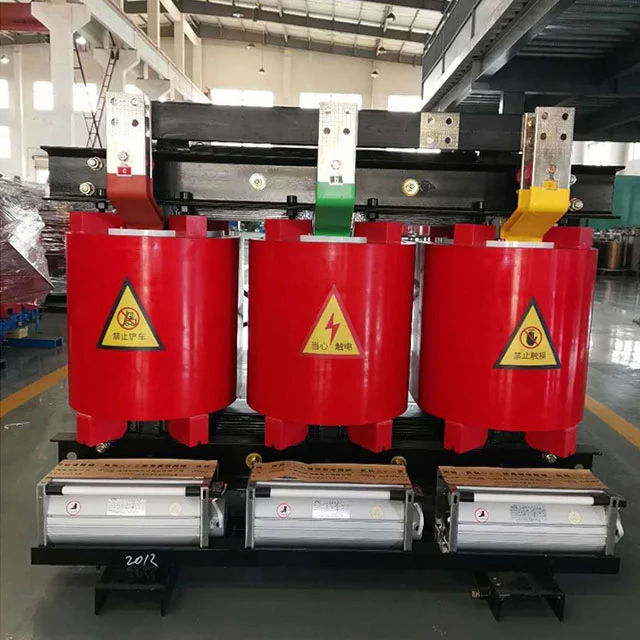

Сухий трансформатор 4000 кВА

Сухий трансформатор SGOB 4000kva є надійним і ефективним енергетичним рішенням для вимогливих застосувань. Його екологічний дизайн, компактні розміри, настроювані опції та відповідність галузевим стандартам роблять його чудовим вибором для підприємств, яким потрібні високоефективні та екологічні електричні рішення. Завдяки передовій системі охолодження та енергоефективній конструкції трансформатор пропонує компаніям надійний і економічно ефективний спосіб задовольнити потреби в електроенергії, забезпечуючи плавну та ефективну роботу.

Конструкція сухого типу трансформатора виключає ризик витоку масла, що робить його екологічно чистим і стійким варіантом. Ця конструкція також гарантує, що трансформатор можна легко встановити та використовувати в різноманітних середовищах, у тому числі з обмеженим простором. Компактність і міцна конструкція сухого трансформатора SGOB 4000kva роблять його чудовим вибором для підприємств, яким потрібне потужне, але компактне рішення.

Сухий трансформатор SGOB 4000kva оснащений передовими системами охолодження, які підтримують оптимальні робочі температури, зменшуючи шумове забруднення та виділення тепла. Це гарантує, що трансформатор працює тихо та ефективно, мінімізуючи споживання енергії та експлуатаційні витрати. Енергоефективна конструкція трансформатора також мінімізує втрати електроенергії та максимізує доставку електроенергії до навантаження, ще більше зменшуючи рахунки за електроенергію та викиди вуглецю.

Модульна конструкція трансформатора забезпечує легкий доступ і обслуговування, скорочуючи час простою і подовжуючи термін служби трансформатора. Він також пропонує ряд настроюваних опцій для різних застосувань, що дозволяє компаніям адаптувати трансформатор до своїх унікальних потреб. Ця гнучкість робить сухий трансформатор SGOB 4000 кВА чудовим вибором для підприємств, яким потрібне універсальне та адаптоване рішення для живлення.

На додаток до високої продуктивності та настроюваних опцій, сухий трансформатор SGOB 4000kva відповідає всім галузевим стандартам і нормам. Це гарантує, що трансформатор є безпечним і сумісним у всіх застосуваннях, забезпечуючи підприємствам спокій і знижуючи ризик потенційної загрози безпеці.

ОСОБЛИВОСТІ ПРОДУКТУ

Сухий трансформатор потужністю 4000 кВА з епоксидної смоли, виготовлений компанією Shanghai Industrial Transformer Co., Ltd., розроблений і спроектований у співпраці з Shenyang Transformer Research Institute шляхом впровадження передових іноземних технологій. Індекс надійності продукції досяг міжнародного передового рівня.

Сухий трансформатор SGOB 4000kva є безпечним, вогнестійким і вогнестійким, не забруднює навколишнє середовище та може бути встановлений безпосередньо в центрі навантаження. Він не потребує технічного обслуговування, простий в установці, має низькі повні експлуатаційні витрати, низькі втрати, хороші вологостійкі характеристики, може нормально працювати при 100% вологості та може бути введений в експлуатацію без попереднього сушіння після вимкнення. Він має низький частковий розряд, низький рівень шуму, потужну функцію розсіювання тепла та може працювати при 150% номінального навантаження в умовах примусового повітряного охолодження.

Сухий трансформатор SGOB 4000kva зараз широко використовується у висотних будинках, комерційних центрах, аеропортах, станціях, доках, метрополітенах, фабриках, підземних розподільних станціях, морських нафтових бурових платформах, електростанціях та інших місцях із суворим середовищем та умовами використання.

Основні матеріали та особливості

Котушка використовує ізольований мідний дріт класу F як провідник і скловолокно та композитний матеріал з епоксидної смоли як ізоляцію. Його коефіцієнт розширення близький до мідного провідника і має хорошу ударостійкість, стійкість до зміни температури та стійкість до розтріскування. Усі компоненти зі скловолокна та епоксидної смоли є самозатухаючими та не горять. У той же час високовольтна котушка залита епоксидною смолою під тиском 1 мбар, і всередині котушки немає бульбашок, що гарантує невеликий частковий розряд котушки. При цьому втрати трансформатора ефективно зменшуються.

Залізний сердечник трансформатора виготовлений із серії 30EH120 із високопроникної холоднокатаної листової кремнієвої сталі з упорядкованою орієнтацією зерен, імпортованої від Nippon Steel, Японія, із з’єднаннями під кутом 45° і чотирирівневим покроковим укладанням. Поверхня залізного сердечника покрита ізоляційною смолою для запобігання вологи та іржі, а два затискачі та кріплення мають антикорозійний захисний шар. Весь залізний сердечник має структуру із залізного ярма та сталевої тягової пластини, яка не складається, що ефективно зменшує втрати без навантаження, струм холостого ходу та шум із залізного сердечника.

Для котушок низької напруги та сильного струму напруга короткого замикання велика, коли відбувається коротке замикання, а кількість витків низької напруги невелика. Чим більший струм низької напруги, тим гострішою буде проблема нестабільних ампер-витків, коли використовується дротовий тип обмотки. Також необхідно враховувати проблему тепловіддачі. У цей час використання фольгованої обмотки для низької напруги може краще вирішити вищезазначені проблеми. По-перше, вироби з фольги не мають осьових витків і кутів осьової звивки спіралі. Ампер-витки обмоток високої та низької напруги збалансовані, а осьове напруження трансформатора невелике, коли відбувається коротке замикання. По-друге, завдяки тонкій ізоляції багатошарові повітроводи можна встановлювати за бажанням у процесі, а також краще вирішує проблему відведення тепла. Внутрішнє зварювання котушки використовує захисне зварювання ксеноном на повністю автоматичній машині для намотування фольги, яка має високу точність, низький опір зварюванню та відсутність зовнішнього процесу зварювання. Ізоляція DMD використовується між шарами обмотки, а кінці запечатуються та затверджуються смолою після намотування.

Використовується вентилятор охолодження з перехресним потоком, що видуває зверху, який має такі характеристики, як низький рівень шуму, високий тиск вітру, гарний зовнішній вигляд тощо та підвищує здатність перевантаження трансформатора. Контроль температури використовує інтелектуальний регулятор температури для підвищення безпеки та надійності роботи трансформатора.

ОПИС ПРОДУКЦІЇ

Сухий трансформатор із епоксидною смолою є дуже безпечним продуктом. Його можна встановити безпосередньо в центрі навантаження. Добре працює в середовищі 100% вологості без попереднього сушіння. Він широко використовується в будівництві, комерційних центрах, аеропортах, станціях, портах, метро, ​​заводах, підземних електростанціях, морських нафтових бурових платформах, електростанціях тощо.

ОСОБЛИВОСТІ ПРОДУКТУ

● Вогнестійкий

● Вологостійкість

● Простота обслуговування та встановлення

● Добре працює в складних умовах

● Екологічний продукт

● Низькі втрати під час комплексної експлуатації

ПАРАМЕТРИ

ПРОФІЛЬ КОМПАНІЇ

Shanghai Industry Transformers Co., Ltd (SGOB) є постачальником повного спектру електророзподільного обладнання. Наші продукти включають:

● Масляні трансформатори

● Масляні трансформатори 35 кВ

● Сухі силові трансформатори з ізоляцією з експооксидної смоли

● Розподільні трансформатори з аморфного сплаву

● Фотоелектричні трансформатори

● Вітрові трансформатори

● Коробчасті трансформатори для підстанцій

Наша компанія була заснована в 2007 році і сьогодні має цех площею 40 000 квадратних метрів і понад 200 співробітників. Наша продукція широко використовується в широкому діапазоні галузей, таких як виробництво та розподіл електроенергії, видобуток вугілля, металургія, нафта і газ, хімічна промисловість, будівництво, порти, аеропорти, залізнична та муніципальна інфраструктура.

Ми також виробляємо супутнє обладнання, таке як електричні шафи та корпуси, коробки розподільних пристроїв. Наразі ми розширюємо нашу лінійку продуктів на інші сфери, пов’язані з енергетикою, такі як термоусадочні з’єднувачі, електричні кабелі та пов’язане механічне обладнання тощо. Наша мета – створити єдине платформа постачання електрообладнання та запчастин для нашої глобальної клієнтської бази.

Ми покладаємося на нашу сувору систему контролю якості, щоб забезпечити продукцію найвищої якості. З наших 200 співробітників 46 мають досвід інженерів. Наша система якості включає кваліфікацію для:

● Національний центр контролю якості трансформаторів Китаю

● Система управління якістю ISO-9001:2008

● Система управління навколишнім середовищем ISO-14001:2004

● Система охорони здоров'я та безпеки OHSMS18000

Наші патенти:

Наші можливості виробництва та перевірки якості включають:

● Автоматичне намотування фольги

● Цифрове силіконове листування та різання

● Повністю автоматична піч для вакуумного сушіння та лінія лакування

● Тестер часткового розряду HAEFLY

● Аналізатор потужності HAEFLY

● Гармонічний аналізатор HAEFLY

Результатом є чудовий продукт із високою ефективністю, нижчим розсіюванням потужності та низьким рівнем шуму, щоб максимізувати ваші інвестиції в інфраструктуру.
