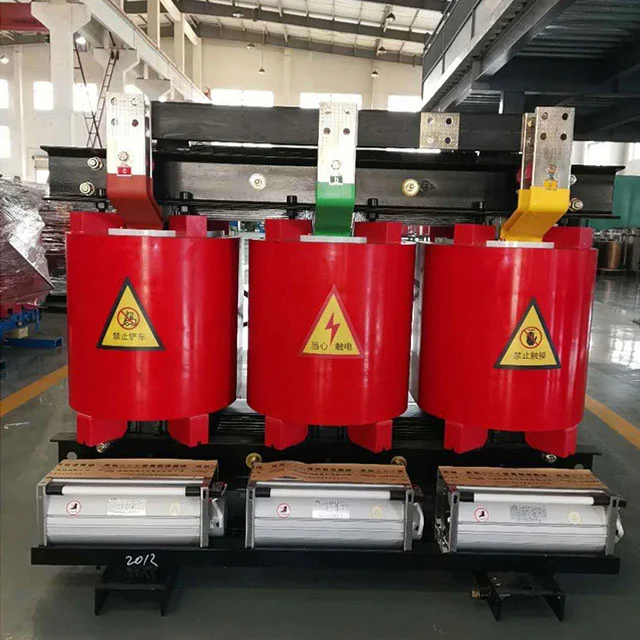

Сухий трансформатор 2500 кВА

Сухий трансформатор SGOB 2500kva оснащений передовими системами охолодження для підтримки оптимальних робочих температур, зниження шумового забруднення та виділення тепла. Його енергоефективна конструкція мінімізує втрати електроенергії та максимізує доставку електроенергії до навантаження, заощаджуючи енергію та знижуючи експлуатаційні витрати.

Трансформатор можна налаштувати відповідно до конкретних вимог замовника, пропонуючи ряд опцій для різних застосувань. Його модульна конструкція забезпечує легкий доступ і технічне обслуговування, мінімізуючи час простою та подовжуючи термін служби трансформатора. Крім того, сухий трансформатор SGOB 2500kva відповідає всім відповідним галузевим стандартам і нормам, забезпечуючи безпеку та відповідність у всіх сферах застосування.

ОСОБЛИВОСТІ ПРОДУКТУ

The epoxy resin cast 2500kva Dry Transformer produced by Shanghai Industrial Transformer Co., Ltd. is developed and designed in cooperation with Shenyang Transformer Research Institute by introducing advanced foreign technology. The product reliability index has reached the international advanced level.

Сухий трансформатор SGOB 2500kva є безпечним, вогнестійким і вогнестійким, не забруднює навколишнє середовище та може бути встановлений безпосередньо в центрі навантаження. Він не потребує технічного обслуговування, простий в установці, має низькі повні експлуатаційні витрати, низькі втрати, хороші вологостійкі характеристики, може нормально працювати при 100% вологості та може бути введений в експлуатацію без попереднього сушіння після вимкнення. Він має низький частковий розряд, низький рівень шуму, потужну функцію розсіювання тепла та може працювати при 150% номінального навантаження в умовах примусового повітряного охолодження.

SGOB 2500kva Dry Transformer are now widely used in high-rise buildings, commercial centers, airports, stations, docks, subways, factories, underground distribution stations, offshore oil drilling platforms, power plants and other places with harsh environments and use conditions.

Основні матеріали та особливості

The coil uses F-class insulated copper wire as conductor and glass fiber and epoxy resin composite material as insulation. Its expansion coefficient is close to that of copper conductor and has good impact resistance, temperature change resistance and crack resistance. All components of glass fiber and epoxy resin are self-extinguishing and will not continue to burn. At the same time, the high-voltage coil is cast with epoxy resin under 1mbar vacuum state, and there are no bubbles inside the coil, ensuring that the partial discharge of the coil is small. At the same time, the loss of the transformer is effectively reduced.

Залізний сердечник трансформатора виготовлений із серії 30EH120 із високопроникної холоднокатаної листової кремнієвої сталі з упорядкованою орієнтацією зерен, імпортованої від Nippon Steel, Японія, із з’єднаннями під кутом 45° і чотирирівневим покроковим укладанням. Поверхня залізного сердечника покрита ізоляційною смолою для запобігання вологи та іржі, а два затискачі та кріплення мають антикорозійний захисний шар. Весь залізний сердечник має структуру із залізного ярма та сталевої тягової пластини, яка не складається, що ефективно зменшує втрати без навантаження, струм холостого ходу та шум із залізного сердечника.

Для котушок низької напруги та сильного струму напруга короткого замикання велика, коли відбувається коротке замикання, а кількість витків низької напруги невелика. Чим більший струм низької напруги, тим гострішою буде проблема нестабільних ампер-витків, коли використовується дротовий тип обмотки. Також необхідно враховувати проблему тепловіддачі. У цей час використання фольгованої обмотки для низької напруги може краще вирішити вищезазначені проблеми. По-перше, вироби з фольги не мають осьових витків і кутів осьової звивки спіралі. Ампер-витки обмоток високої та низької напруги збалансовані, а осьове напруження трансформатора невелике, коли відбувається коротке замикання. По-друге, завдяки тонкій ізоляції багатошарові повітроводи можна встановлювати за бажанням у процесі, а також краще вирішує проблему відведення тепла. Внутрішнє зварювання котушки використовує захисне зварювання ксеноном на повністю автоматичній машині для намотування фольги, яка має високу точність, низький опір зварюванню та відсутність зовнішнього процесу зварювання. Ізоляція DMD використовується між шарами обмотки, а кінці запечатуються та затверджуються смолою після намотування.

Використовується вентилятор охолодження з перехресним потоком, що видуває зверху, який має такі характеристики, як низький рівень шуму, високий тиск вітру, гарний зовнішній вигляд тощо та підвищує здатність перевантаження трансформатора. Контроль температури використовує інтелектуальний регулятор температури для підвищення безпеки та надійності роботи трансформатора.

ОПИС ПРОДУКЦІЇ

Сухий трансформатор із епоксидною смолою є дуже безпечним продуктом. Його можна встановити безпосередньо в центрі навантаження. Добре працює в середовищі 100% вологості без попереднього сушіння. Він широко використовується в будівництві, комерційних центрах, аеропортах, станціях, портах, метро, ​​заводах, підземних електростанціях, морських нафтових бурових платформах, електростанціях тощо.

ОСОБЛИВОСТІ ПРОДУКТУ

● Вогнестійкий

● Вологостійкість

● Простота обслуговування та встановлення

● Добре працює в складних умовах

● Екологічний продукт

● Низькі втрати під час комплексної експлуатації

ПАРАМЕТРИ

ПРОФІЛЬ КОМПАНІЇ

Shanghai Industry Transformers Co., Ltd (SGOB) є постачальником повного спектру електророзподільного обладнання. Наші продукти включають:

● Масляні трансформатори

● Масляні трансформатори 35 кВ

● Сухі силові трансформатори з ізоляцією з експооксидної смоли

● Розподільні трансформатори з аморфного сплаву

● Фотоелектричні трансформатори

● Вітрові трансформатори

● Коробчасті трансформатори для підстанцій

Наша компанія була заснована в 2007 році і сьогодні має цех площею 40 000 квадратних метрів і понад 200 співробітників. Наша продукція широко використовується в широкому діапазоні галузей, таких як виробництво та розподіл електроенергії, видобуток вугілля, металургія, нафта і газ, хімічна промисловість, будівництво, порти, аеропорти, залізнична та муніципальна інфраструктура.

Ми також виробляємо супутнє обладнання, таке як електричні шафи та корпуси, коробки розподільних пристроїв. Наразі ми розширюємо нашу лінійку продуктів на інші сфери, пов’язані з енергетикою, такі як термоусадочні з’єднувачі, електричні кабелі та пов’язане механічне обладнання тощо. Наша мета – створити єдине платформа постачання електрообладнання та запчастин для нашої глобальної клієнтської бази.

Ми покладаємося на нашу сувору систему контролю якості, щоб забезпечити продукцію найвищої якості. З наших 200 співробітників 46 мають досвід інженерів. Наша система якості включає кваліфікацію для:

● National Transformers Quality Supervision Center of China

● Система управління якістю ISO-9001:2008

● Система управління навколишнім середовищем ISO-14001:2004

● Система охорони здоров'я та безпеки OHSMS18000

Наші патенти:

Наші можливості виробництва та перевірки якості включають:

● Автоматичне намотування фольги

● Цифрове силіконове листування та різання

● Повністю автоматична піч для вакуумного сушіння та лінія лакування

● Тестер часткового розряду HAEFLY

● Аналізатор потужності HAEFLY

● Гармонічний аналізатор HAEFLY

Результатом є чудовий продукт із високою ефективністю, нижчим розсіюванням потужності та низьким рівнем шуму, щоб максимізувати ваші інвестиції в інфраструктуру.
