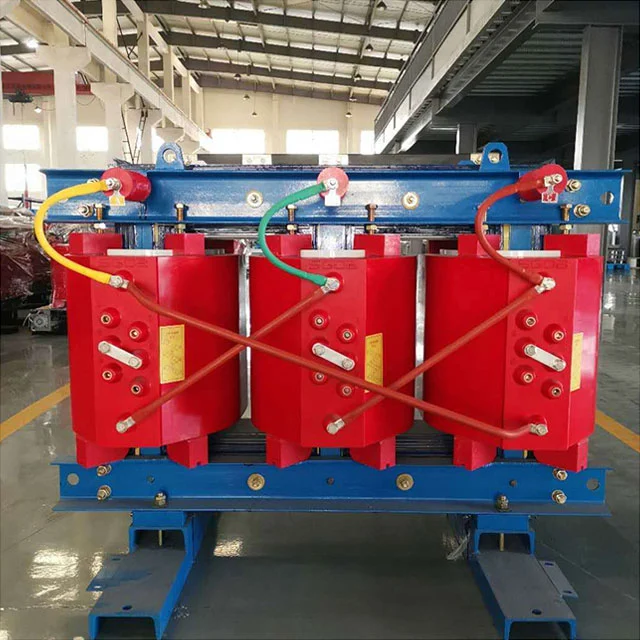

Як професійний виробник, SGOB хотів би надати вам високоякісний трансформатор сухого типу 200 кВА три фази 50 Гц, який є трифазним пристроєм перетворення живлення без середовища ізоляції рідини. Розроблений для внутрішніх та екологічно чутливих районів, він належить до категорії спорядження без технічного обслуговування та розподілу.
Високоякісний трансформатор сухого типу 200 кВА виготовляється професійним виробником China SGOB, який реалізує перетворення напруги змінного струму за допомогою принципу електромагнітної індукції, номінальна ємність адаптується до середніх вимог розподілу електроенергії, ядра та обмотки інкапсульовані з твердим ізоляційним матеріалом.
Система звивистої приймає мідний провідник та армований скловолокна композитна ізоляція епоксидної смоли, яка утворюється в герметичне тіло, що не має зазору шляхом лиття вакуумного тиску.
Ядро трансформатора сухого типу три фази 50 кВА приймає кремнієвий сталевий лист із зерна з повним косою ламінуванням шва, а поверхня покрита вологостійним шару ізоляційної фарби. Канал розсіювання тепла розроблений з тривимірним проходженням повітряного повітря, а розсіювання тепла реалізується активно за допомогою температурного вентилятора Start-Stop.
Корозійна стійка мідна панель для підключення терміналів, підтримуючи доступу до двонаправленого кабелю. Оболонка приймає технологію розпилювача сталевої пластини холодної рулони, а інтерфейс встановлення амортизатора зарезервовано внизу.
Під час роботи вентиляційний канал повинен бути без пилу, а накопичення пилу у вентиляційній протоці повинно регулярно очищатися з обладнанням для збору пилу негативного тиску. Перевірте кріплення підключених терміналів раз на півроку та повторно замикайте їх послідовно з гайковим ключем. Тест на опір ізоляції слід проводити, коли вологість нижча за граничне значення. Від'єднайте всі зовнішні з'єднання перед вимірюванням. Після раптової несправності електроенергії обладнання повинно бути дозволене стояти, поки температура не буде відповідальною з температурою навколишнього середовища перед перезапуском. Хімічні розчинники заборонені для очищення поверхні оболонки. Для витерти його можна використовувати лише нейтральні миючі засоби.
Три трансформатор сухого типу 200 кВА використовується в комерційній складній кімнаті розподілу, системі аварійного джерела енергобаликів з високою будівлею, резервному ланцюзі резервного копіювання в лікарні, ланцюгу резервного центру обробки даних безперебійного живлення, вузлом перетворення основного кабелю, станції розподілу живлення порту та вибухів.
Порівняно зі звичайними трансформаторами сухого типу, процес вакуумного лиття 200 кВА трансформатор сухого типу три фази 50 Гц усуває проміжок повітря всередині обмоток, а частковий розряд значно нижчий, ніж у неселених структур. Коефіцієнт теплового розширення епоксидної смоли та мідного провідника відповідає, щоб уникнути розтріскування ізоляційного шару, спричиненого тепловим циклом. Ефективність теплообміну тривимірної структури дисипації тепла перевершує ефективність традиційних плоских плавників, а підвищення температури знижується під тим же навантаженням. Основна технологія всіх похилих суглобів зменшує втрату магнітних схем, а струм без навантаження кращий, ніж загальний рівень галузі. Профілактичне покриття іржі захисного корпусу проходить прискорений тест на розпилення солі, і не існує ризику корозії металевих деталей у вологих умовах.
| Модель | Немає втрати навантаження (W) |
Втрата навантаження (120%) |
Непохитність (%) |
Нолуд струм (%) |
Рівень шуму (LPA) дБ |
Вага (Кг) |
| Sc (b) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| Sc (b) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (b) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| Sc (b) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| Sc (b) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (b) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| Sc (b) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (b) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| Sc (b) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (b) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (b) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Модель | Розмір (мм) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| Sc (z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| Sc (z) (b) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| Sc (z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| Sc (z) (b) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| Sc (z) (b) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| Sc (z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| Sc (z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| Sc (z) (b) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| Sc (z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| Sc (z) (b) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| Sc (z) (b) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| Sc (z) (b) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| Sc (z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| Sc (z) (b) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| Sc (z) (b) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| Sc (z) (b) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| Sc (z) (b) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| Sc (z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| Sc (z) (b) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| Sc (z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Модель | Ємність (KVA) | Довжина (Мм) |
Ширина (мм) | Висота (Мм) |
Поздовжній (мм) | Горизонтальний (мм) | Вага (кг) |
| Sc (z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| Sc (z) (b) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| Sc (z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| Sc (z) (b) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| Sc (z) (b) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| Sc (z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| Sc (z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| Sc (z) (b) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| Sc (z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| Sc (z) (b) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| Sc (z) (b) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| Sc (z) (b) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| Sc (z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| Sc (z) (b) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| Sc (z) (b) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| Sc (z) (b) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| Sc (z) (b) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| Sc (z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| Sc (z) (b) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| Sc (z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Чи потребує тривимірна конструкція охолодження додаткового обслуговування?
Модуль вентилятора приймає конструкцію підшипників, і його можна замінити в цілому після того, як накопичений час роботи досягає порогу, без змащення та обслуговування.
Як запобігти кінцевій корозії в прибережних районах з високим соляним туманом?
Контактне покриття 200 кВА трифазного трансформатора сухого типу 50 Гц-це багатошаровий композитний процес нікельно-цинкового сплаву з необов'язковими рукавами захисту термінальних терміналів, які можна встановити для ізоляції контакту з розпиленням солі.
