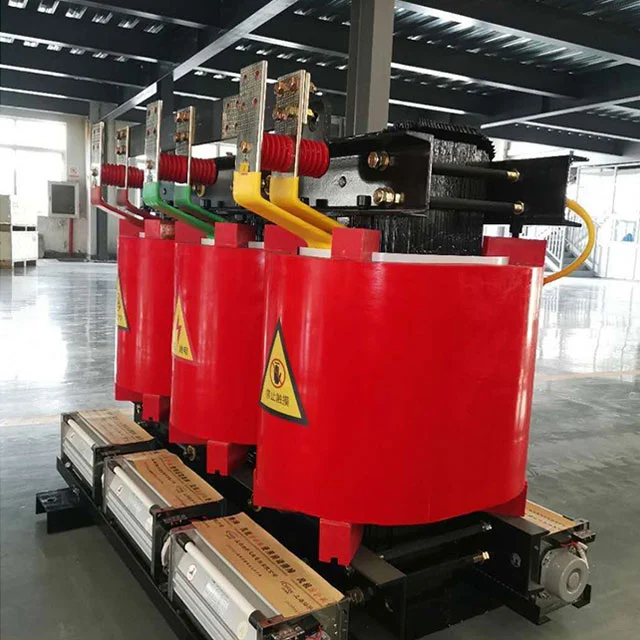

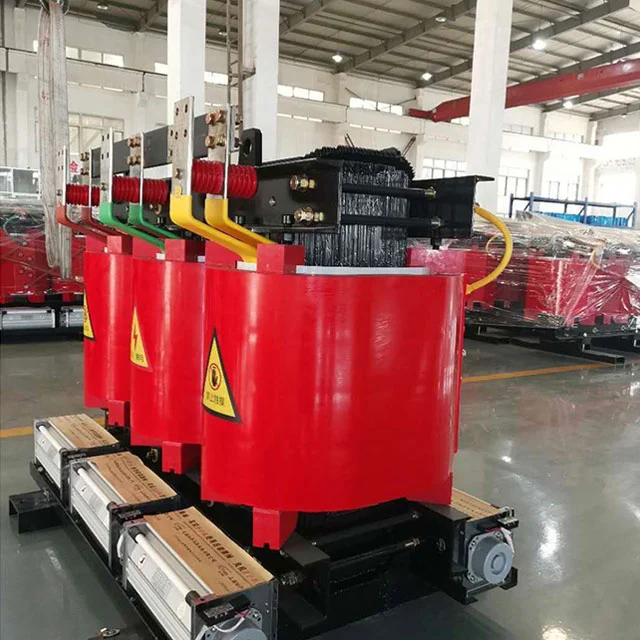

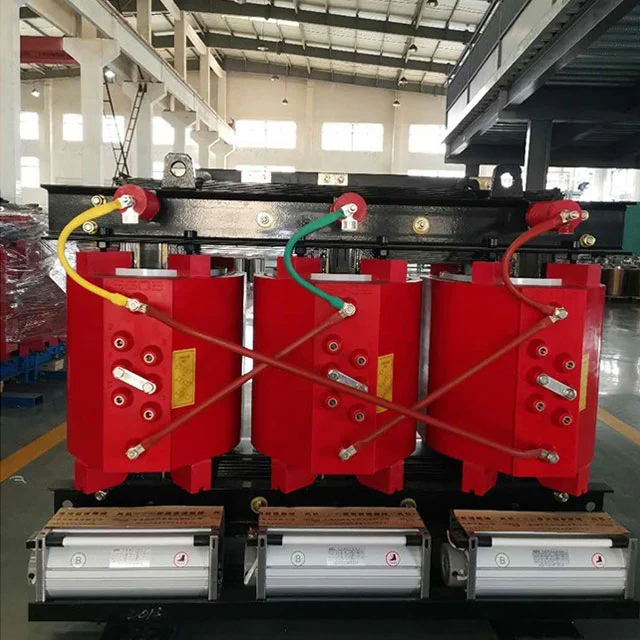

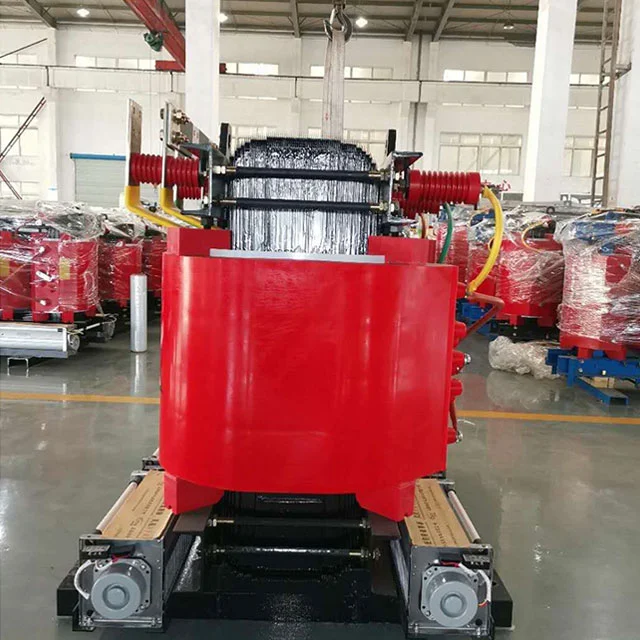

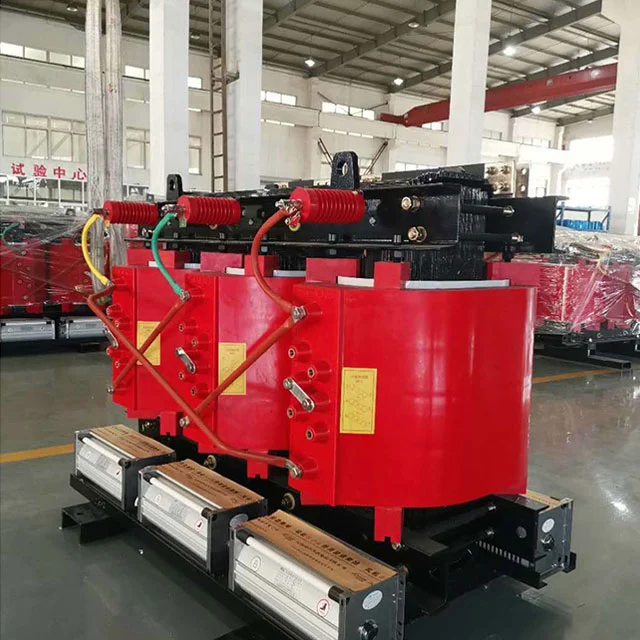

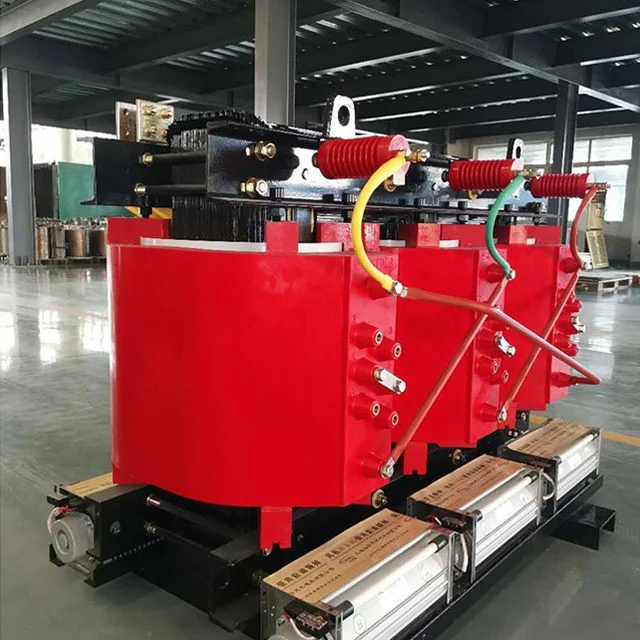

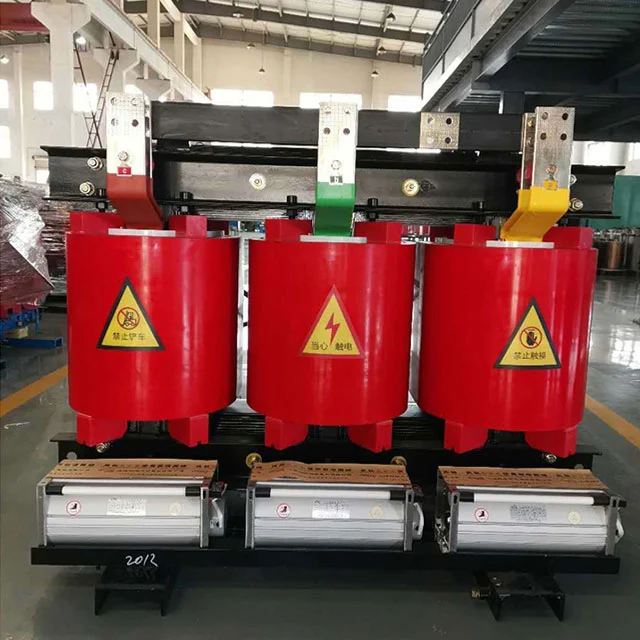

Сухий трансформатор 1000 кВА

Конструкція сухого типу трансформатора усуває потребу в мастилі, значно знижуючи ризик витоків і забруднення навколишнього середовища. Ця екологічно чиста функція узгоджується з глобальними зусиллями щодо сталого розвитку, просуваючи екологічно чистіші енергетичні рішення та мінімізуючи викиди вуглецю. Сухий трансформатор SGOB 1000kva має компактні розміри та міцну конструкцію, що робить його ідеальним для встановлення в середовищах з обмеженим простором. Його міцна конструкція забезпечує тривалу надійність і безперебійну роботу навіть у найскладніших промислових умовах.

Здатність цього трансформатора витримувати значні навантаження робить його чудовим вибором для додатків, де високі вимоги до потужності є стабільними та критичними. Від виробничих потужностей і центрів обробки даних до закладів охорони здоров’я та освітніх містечок, сухий трансформатор SGOB 1000 кВА готовий забезпечувати надійне живлення там і коли це необхідно.

На додаток до надійних можливостей керування електроенергією, трансформатор пропонує вражаючу енергоефективність. Це мінімізує втрати енергії, максимізуючи доставку електроенергії до навантаження та знижуючи експлуатаційні витрати. Це робить його ідеальним вибором для компаній, які прагнуть оптимізувати споживання енергії та зменшити свій вуглецевий слід.

Крім того, сухий трансформатор SGOB 1000kva оснащений розширеними функціями, такими як зниження рівня шуму та управління температурою. Ці функції забезпечують більш тиху та холодну роботу, підвищуючи загальний досвід користувача та подовжуючи термін служби трансформатора.

Сухий трансформатор SGOB 1000 кВА є високопродуктивним, надійним і екологічно чистим рішенням для живлення. Його компактний дизайн, міцна конструкція та розширені функції роблять його чудовим вибором для широкого спектру застосувань. Незалежно від того, чи бажаєте ви живити виробниче підприємство, центр обробки даних або заклад охорони здоров’я, сухий трансформатор SGOB 1000 кВА готовий забезпечувати потрібну електроенергію, коли вона вам потрібна.

ОСОБЛИВОСТІ ПРОДУКТУ

Сухий трансформатор потужністю 1000 кВА з епоксидної смоли, виготовлений компанією Shanghai Industrial Transformer Co., Ltd., розроблений і розроблений у співпраці з Shenyang Transformer Research Institute шляхом впровадження передових іноземних технологій. Індекс надійності продукції досяг міжнародного передового рівня.

Сухий трансформатор SGOB 1000kva є безпечним, вогнестійким і вогнестійким, не забруднює навколишнє середовище, його можна встановити безпосередньо в центрі навантаження. Він не потребує технічного обслуговування, простий в установці, має низькі повні експлуатаційні витрати, низькі втрати, хороші вологостійкі характеристики, може нормально працювати при 100% вологості та може бути введений в експлуатацію без попереднього сушіння після вимкнення. Він має низький частковий розряд, низький рівень шуму, потужну функцію розсіювання тепла та може працювати при 150% номінального навантаження в умовах примусового повітряного охолодження.

Сухий трансформатор SGOB 1000kva зараз широко використовується у висотних будинках, комерційних центрах, аеропортах, станціях, доках, метрополітенах, фабриках, підземних розподільних станціях, морських нафтових бурових платформах, електростанціях та інших місцях із суворим середовищем та умовами використання.

Основні матеріали та особливості

Котушка використовує ізольований мідний дріт класу F як провідник і скловолокно та композитний матеріал з епоксидної смоли як ізоляцію. Його коефіцієнт розширення близький до мідного провідника і має хорошу ударостійкість, стійкість до зміни температури та стійкість до розтріскування. Усі компоненти зі скловолокна та епоксидної смоли є самозатухаючими та не горять. У той же час високовольтна котушка залита епоксидною смолою під тиском 1 мбар, і всередині котушки немає бульбашок, що гарантує невеликий частковий розряд котушки. При цьому втрати трансформатора ефективно зменшуються.

Залізний сердечник трансформатора виготовлений із серії 30EH120 із високопроникної холоднокатаної листової кремнієвої сталі з упорядкованою орієнтацією зерен, імпортованої від Nippon Steel, Японія, із з’єднаннями під кутом 45° і чотирирівневим покроковим укладанням. Поверхня залізного сердечника покрита ізоляційною смолою для запобігання вологи та іржі, а два затискачі та кріплення мають антикорозійний захисний шар. Весь залізний сердечник має структуру із залізного ярма та сталевої тягової пластини, яка не складається, що ефективно зменшує втрати без навантаження, струм холостого ходу та шум із залізного сердечника.

Для котушок низької напруги та сильного струму напруга короткого замикання велика, коли відбувається коротке замикання, а кількість витків низької напруги невелика. Чим більший струм низької напруги, тим гострішою буде проблема нестабільних ампер-витків, коли використовується дротовий тип обмотки. Також необхідно враховувати проблему тепловіддачі. У цей час використання фольгованої обмотки для низької напруги може краще вирішити вищезазначені проблеми. По-перше, вироби з фольги не мають осьових витків і кутів осьової звивки спіралі. Ампер-витки обмоток високої та низької напруги збалансовані, а осьове напруження трансформатора невелике, коли відбувається коротке замикання. По-друге, завдяки тонкій ізоляції багатошарові повітроводи можна встановлювати за бажанням у процесі, а також краще вирішує проблему відведення тепла. Внутрішнє зварювання котушки використовує захисне зварювання ксеноном на повністю автоматичній машині для намотування фольги, яка має високу точність, низький опір зварюванню та відсутність зовнішнього процесу зварювання. Ізоляція DMD використовується між шарами обмотки, а кінці запечатуються та затверджуються смолою після намотування.

The cross-flow top-blowing cooling fan is adopted, which has the characteristics of low noise, high wind pressure, beautiful appearance, etc., and enhances the overload capacity of the transformer. The temperature control adopts an intelligent temperature controller to improve the safety and reliability of the transformer operation.

ОПИС ПРОДУКЦІЇ

Сухий трансформатор із епоксидною смолою є дуже безпечним продуктом. Його можна встановити безпосередньо в центрі навантаження. Добре працює в середовищі 100% вологості без попереднього сушіння. Він широко використовується в будівництві, комерційних центрах, аеропортах, станціях, портах, метро, ​​заводах, підземних електростанціях, морських нафтових бурових платформах, електростанціях тощо.

ОСОБЛИВОСТІ ПРОДУКТУ

● Вогнестійкий

● Вологостійкість

● Простота обслуговування та встановлення

● Добре працює в складних умовах

● Екологічний продукт

● Низькі втрати під час комплексної експлуатації

ПАРАМЕТРИ

ПРОФІЛЬ КОМПАНІЇ

Shanghai Industry Transformers Co., Ltd (SGOB) is a full-range supplier of electrical distribution equipment. Our products include:

● Масляні трансформатори

● Масляні трансформатори 35 кВ

● Сухі силові трансформатори з ізоляцією з експооксидної смоли

● Розподільні трансформатори з аморфного сплаву

● Фотоелектричні трансформатори

● Вітрові трансформатори

● Коробчасті трансформатори для підстанцій

Our company was founded in 2007 and today has a 40,000sqm workshop and more than 200 employees. Our products are widely used in a broad range of industries such as power generation and distribution, coal production, metallurgy, oil and gas, chemicals, construction, ports, airports, railway and municipal infrastructure.

Ми також виробляємо супутнє обладнання, таке як електричні шафи та корпуси, коробки розподільних пристроїв. Наразі ми розширюємо нашу лінійку продуктів на інші сфери, пов’язані з енергетикою, такі як термоусадочні з’єднувачі, електричні кабелі та пов’язане механічне обладнання тощо. Наша мета – створити єдине платформа постачання електрообладнання та запчастин для нашої глобальної клієнтської бази.

Ми покладаємося на нашу сувору систему контролю якості, щоб забезпечити продукцію найвищої якості. З наших 200 співробітників 46 мають досвід інженерів. Наша система якості включає кваліфікацію для:

● Національний центр контролю якості трансформаторів Китаю

● Система управління якістю ISO-9001:2008

● Система управління навколишнім середовищем ISO-14001:2004

● Система охорони здоров'я та безпеки OHSMS18000

Наші патенти:

Наші можливості виробництва та перевірки якості включають:

● Автоматичне намотування фольги

● Digital silicone steel sheeting and slitting

● Повністю автоматична піч для вакуумного сушіння та лінія лакування

● Тестер часткового розряду HAEFLY

● Аналізатор потужності HAEFLY

● Гармонічний аналізатор HAEFLY

Результатом є чудовий продукт із високою ефективністю, нижчим розсіюванням потужності та низьким рівнем шуму, щоб максимізувати ваші інвестиції в інфраструктуру.
