A Сухий трансформатор 500 кВАстало одним із найбільш широко використовуваних рішень для розподілу електроенергії в комерційних будівлях, промислових об’єктах, системах відновлюваної енергії, установах охорони здоров’я та центрах обробки даних. На відміну від маслонаповнених трансформаторів, сухі трансформатори забезпечують підвищену безпеку, менші вимоги до обслуговування та екологічно безпечну роботу.
У цьому вичерпному посібнику міститься все, що потрібно знати покупцям про сухі трансформатори потужністю 500 кВА, включаючи принципи роботи, технічні характеристики, переваги, міркування щодо встановлення, галузеві застосування, методи технічного обслуговування та рекомендації щодо придбання. Незалежно від того, чи плануєте ви новий електричний проект чи модернізуєте існуючу систему, ця стаття допоможе вам прийняти обґрунтовані рішення.

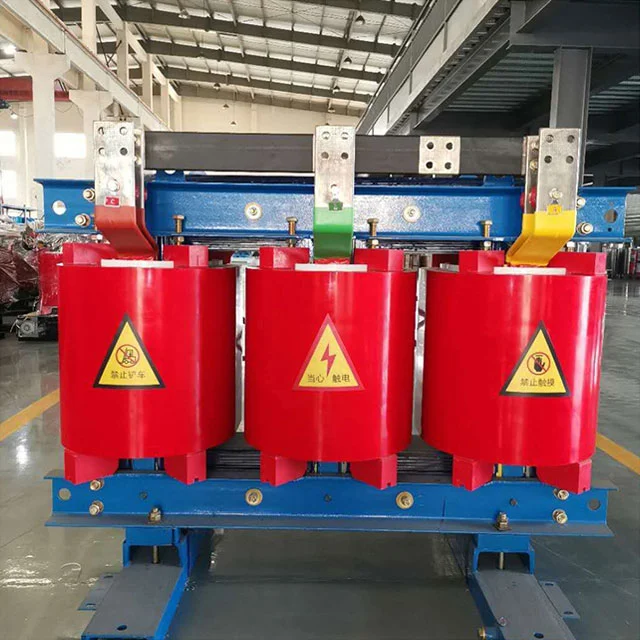

Що таке сухий трансформатор 500 кВА?
Сухий трансформатор потужністю 500 кВА — це електричний трансформатор середньої потужності, призначений для передачі електричної енергії між ланцюгами за допомогою електромагнітної індукції без використання ізоляційного масла як охолоджувального середовища.
Замість масла сухі трансформатори використовують циркуляцію повітря та спеціалізовані системи ізоляції для розсіювання тепла, що утворюється під час роботи. Обмотки зазвичай ізольовані за допомогою високоякісної епоксидної смоли або матеріалів, просочених вакуумним тиском.
Номінальна потужність 500 кВА вказує на те, що трансформатор може працювати до 500 кіловольт-ампер повної потужності, що робить його придатним для промислових і комерційних об’єктів середнього розміру.
| Параметр |
Типове значення |
| Ємність |
500 кВА |
| Частота |
50 Гц / 60 Гц |
| Спосіб охолодження |
AN / AF |
| Клас ізоляції |
П / Ч |
| Рівень захисту |
IP20-IP54 |
Як працює сухий трансформатор 500 кВА?
Принцип дії заснований на електромагнітній індукції. Електрична енергія надходить в первинну обмотку, створюючи магнітний потік в осерді трансформатора. Це магнітне поле індукує напругу у вторинній обмотці, забезпечуючи передачу потужності на різних рівнях напруги.
Сердечник трансформатора зазвичай виготовляється з використанням високоякісних шарів кремнієвої сталі для мінімізації втрат енергії та максимального підвищення ефективності.
Сухі трансформатори використовують природні або примусові системи повітряного охолодження. Тепло, що виділяється обмотками, розсіюється безпосередньо в навколишнє середовище, усуваючи потребу в масляних баках і пов’язаному з ними обслуговуванні.
Типові технічні характеристики
Технічні характеристики відрізняються залежно від вимог проекту, місцевих стандартів і середовища встановлення.
| Особливість |
Типова специфікація |
| Первинна напруга |
11 кВ / 10 кВ / 13,8 кВ |
| Вторинна напруга |
400В / 415В / 480В |
| Ефективність |
Вище 98% |
| Підвищення температури |
80 тис.-100 тис |
| Рівень шуму |
Конструкція з низьким рівнем шуму |
Основні переваги сухих трансформаторів
Покращена безпека
Однією з найбільш важливих переваг є пожежна безпека. Оскільки масло не використовується, практично немає ризику витоку масла, займання або забруднення навколишнього середовища.
Мінімальне обслуговування
- Тестування масла не потрібно
- Без витрат на заміну масла
- Скорочені графіки технічного обслуговування
- Менші експлуатаційні витрати
Екологічно чистий
Сухі трансформатори усувають можливість забруднення ґрунту або ґрунтових вод через витік ізоляційного масла.
Компактна установка
Багато підприємств віддають перевагу сухим трансформаторам, тому що їх можна встановити ближче до центрів навантаження, зменшуючи витрати на кабель і втрати при передачі.
Відмінна вологостійкість
Сучасні технології литої смоли забезпечують стійкість до вологи, пилу та промислових забруднень.
Загальні галузі застосування
Універсальність сухих трансформаторів потужністю 500 кВА дозволяє використовувати їх у багатьох секторах.
| Промисловість |
застосування |
| Комерційні будівлі |
Системи розподілу електроенергії |
| Заводи-виробники |
Постачання виробничого обладнання |
| Лікарні |
Підтримка критичного живлення |
| Центри обробки даних |
Надійний розподіл енергії |
| Відновлювана енергія |
Інтеграція сонця та вітру |
| Аеропорти |
Інфраструктурні системи живлення |
Сухий трансформатор проти маслонаповненого трансформатора
| Фактор |
Сухий трансформатор |
Масляний трансформатор |
| Ризик пожежі |
Дуже низький |
Вища |
| Технічне обслуговування |
Низький |
Помірний |
| Вплив на навколишнє середовище |
Чудово |
Потенційний ризик витоку |
| Внутрішня установка |
Ідеал |
Обмежений |
| Початкова вартість |
Вища |
Нижній |
Незважаючи на те, що початкова ціна придбання може бути вищою, довгострокова економія при експлуатації часто робить сухі трансформатори рентабельною інвестицією.
Як вибрати правильний сухий трансформатор 500 кВА
Вибір правильного трансформатора вимагає оцінки багатьох технічних і експлуатаційних факторів.
- Вимоги до вхідної та вихідної напруги
- Профіль завантаження та майбутні плани розширення
- Температурні умови навколишнього середовища
- Місце установки
- Необхідний рівень захисту
- Рівні гармонійних спотворень
- Цілі енергоефективності
- Місцеві електричні правила
Співпраця з досвідченими виробниками допомагає забезпечити належне налаштування та відповідність специфікаціям проекту.
Рекомендації щодо встановлення
Правильний монтаж істотно впливає на надійність і термін служби трансформатора.
- Забезпечте достатній простір для вентиляції
- Дотримуватись рекомендованих виробником зазорів
- Встановити системи контролю температури
- Забезпечте ефективне заземлення
- Захищайте від надмірного накопичення пилу
- Перевірте електричні підключення перед подачею живлення
Необхідно проводити регулярні пусконалагоджувальні випробування для підтвердження готовності до експлуатації.
Інструкція з технічного обслуговування та перевірки
Незважаючи на те, що сухі трансформатори вимагають менше обслуговування, ніж маслонаповнені агрегати, регулярні перевірки залишаються важливими.
Щомісячний огляд
- Візуальна оцінка стану
- Перевірте вентиляційні шляхи
- Контролювати робочу температуру
- Перевірте електричні з’єднання
Щорічна перевірка
- Тепловізійний аналіз
- Випробування опору ізоляції
- Очищення внутрішніх компонентів
- Перевірка моменту затягування клем
Профілактичне обслуговування може значно скоротити непередбачені простої та продовжити термін служби.
Фактори витрат і аналіз рентабельності інвестицій
На ціну трансформатора впливає кілька факторів:
- Якість основного матеріалу
- Мідні або алюмінієві обмотки
- Технологія утеплення
- Оцінки ефективності
- Вимоги до захисного корпусу
- Рівень налаштування
- Стандарти сертифікації
У той час як початкові витрати різняться, підвищення енергоефективності та скорочення витрат на технічне обслуговування часто дають привабливі довгострокові прибутки.
Майбутні тенденції в трансформаторній техніці
Трансформаторна промисловість продовжує розвиватися разом із розвитком розумних мереж і розширенням відновлюваної енергетики.
- Інтеграція цифрового моніторингу
- Діагностика з підтримкою IoT
- Дистанційний моніторинг стану
- Більш ефективні магнітні матеріали
- Розширені системи управління температурою
- Розумні платформи прогнозованого обслуговування
Ці інновації допомагають операторам досягти більшої надійності, підвищення ефективності та зниження витрат протягом життєвого циклу.
Часті запитання
Q1: Який очікуваний термін служби сухого трансформатора 500 кВА?
Правильно обслуговуваний сухий трансформатор може надійно працювати від 25 до 35 років або довше за нормальних умов.
Q2: Чи можна встановити сухий трансформатор 500 кВА в приміщенні?
так Сухі трансформатори спеціально розроблені для внутрішньої установки, де безпека та захист навколишнього середовища є пріоритетними.
Q3: Чи підходить сухий трансформатор для проектів з відновлюваної енергетики?
Абсолютно. Багато сонячних і вітроенергетичних установок використовують сухі трансформатори через їх безпеку, ефективність і низькі вимоги до обслуговування.
Q4: Як часто необхідно проводити технічне обслуговування?
Звичайні візуальні перевірки слід проводити щомісяця, тоді як комплексне тестування зазвичай рекомендується щорічно.
Q5: Які основні переваги в порівнянні з маслонаповненими трансформаторами?
Основні переваги включають підвищену протипожежну безпеку, скорочення обслуговування, екологічність і спрощену установку в приміщенні.
Q6: Чи можуть сухі трансформатори працювати в суворих умовах?
Сучасні конструкції з литої смоли забезпечують чудову стійкість до вологи, пилу та промислових забруднювачів, якщо вони належним чином визначені.
Висновок
Сухий трансформатор потужністю 500 кВА являє собою ідеальний баланс безпеки, ефективності, надійності та екологічної відповідальності. Оскільки галузь промисловості все більше надає перевагу безперервності роботи та стійкій інфраструктурі, сухі трансформатори продовжують набирати популярність у комерційному, промисловому, медичному секторі та секторах відновлюваної енергетики.
Розуміючи технічні специфікації, вимоги до встановлення, методи обслуговування та сценарії застосування, особи, які приймають рішення, можуть максимізувати вартість своїх інвестицій у трансформатори, забезпечуючи при цьому надійний розподіл електроенергії на довгі роки.
Для організацій, яким потрібні високоякісні трансформаторні рішення,Shanghai Industrial Transformer Co., Ltd. забезпечує професійну інженерну підтримку, індивідуальне виготовлення трансформаторів і надійні технології розподілу електроенергії, адаптовані до різноманітних галузевих потреб.
Зв'яжіться з намиСьогодні, щоб обговорити вимоги до вашого проекту та знайти найбільш підходящий сухий трансформатор потужністю 500 кВА для вашого підприємства.
