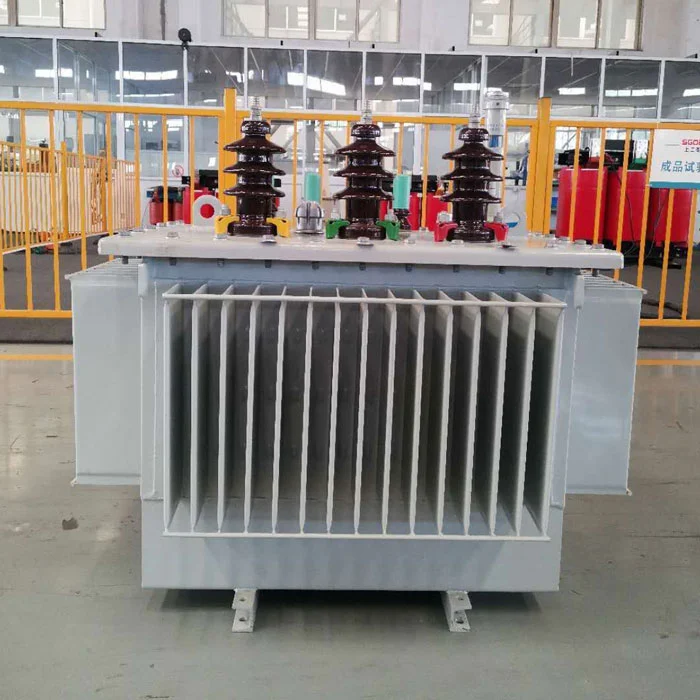

З80 кВА, занурений на олію-це герметичний пристрій для перетворення потужності, побудований з холодно прокатаною кремнієвою сталевою ядром та мідними обмотками, що не містять кисню. Він оснащений спіральною конструкцією котушки з поздовжніми масляними каналами для посилення внутрішнього теплового розсіювання. Конструкція, стійка до короткого замикання, зміцнює підтримку кінцевих підстав для захисту від перехідних перевищення струму. Спеціальний механізм підйому та система позиціонування забезпечують стабільність транспорту.
З80 кВА, занурений на оліюМоже використовуватися в системах розподілу міської енергії для витримки коливань денного навантаження, а розсіювання тепла, що здійснюється нафтою, забезпечує безперервну роботу з повним навантаженням. Його стійка до корозії ефективно блокує корозію солі у вологих прибережних районах.
Конструкція армованої ізоляційної масляної зазору для областей високої висоти знижує ризик розряду низького тиску.
| Модель | Потужність (KVA) |
HV (KV) |
LV (KV) |
Немає втрати навантаження (KW) |
Непохитність (%) |
Вага (Кг) |
Вимір (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M -50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Розчинені газові компоненти регулярно аналізуються за допомогою хроматографічного аналізу, а внутрішня діагностика несправностей активується, коли концентрація ацетилену ненормальна. Рівень масла контролюється за допомогою двоколірного індикатора вікна, а аварійна тривога викликається, коли рівень масла раптово падає. Проводиться щорічні тестування на масляну діелектричну міцність, а вакуумна фільтрація масла проводиться, коли напруга розпаду падає нижче порогу.
Тривала робота нижче певної швидкості навантаження призвела до низької температури масла в80 кВА, занурений на олію, призводить до аналізу води та зниження міцності на ізоляцію. Регулярне опалення повного навантаження необхідне для підтримки розчинності з водою в олії. Автоматичне нагрівання слід активувати під час зимового відключення для підтримки температури масла.
Негайно виконайте тест на частоту відгуку деформації обмотки та порівняйте його з еталонним спектром. Перевірте переміщення болтів утримуючих, підвішуючи кришку, і використовуйте лазерний діапазон, щоб перевірити осьові розміри. Виконайте тест без навантаження для моніторингу аномальних гармоніків вібрації. Якщо ядро заземлюється в декількох точках, демонтуйте та відремонтуйте ізоляцію.
